    城轨领域解决方案



    一、JK450城轨车辆走行部与轮轨安全保障及健康管理系统



    1、系统组成



    城轨车辆走行部与轮轨安全保障及健康管理系统,由列车层级走行部车载故障诊断系统、车地数据传输通道、车辆段层级走行部健康管理系统、地铁公司层级数据中心信息化及智能运维平台四部分组成,基于“广义共振与共振解调技术”,通过冲击、振动、温度多物理量感知,实时、主动、精确、自动诊断,早期预警和分级报警,信息化管理、网络化传输、大数据服务、主动运维决策等先进技术,为城轨车辆走行部与轮轨提供全方位的安全监测、状态评估、故障隐患挖掘、维修指导、健康管理的服务与支持。

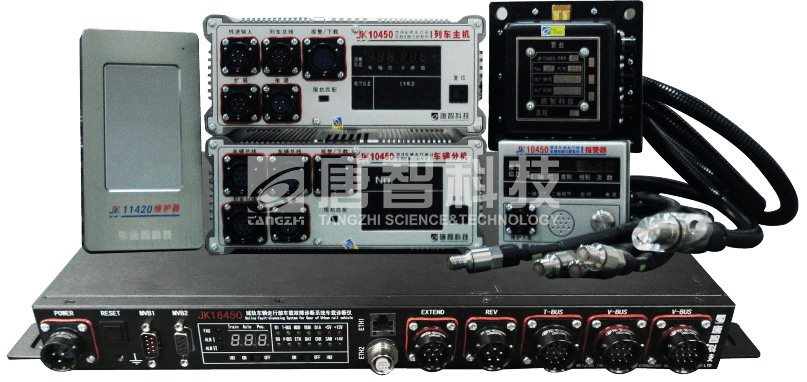

    JK450系列城轨车辆走行部与轮轨安全保障及健康管理系统

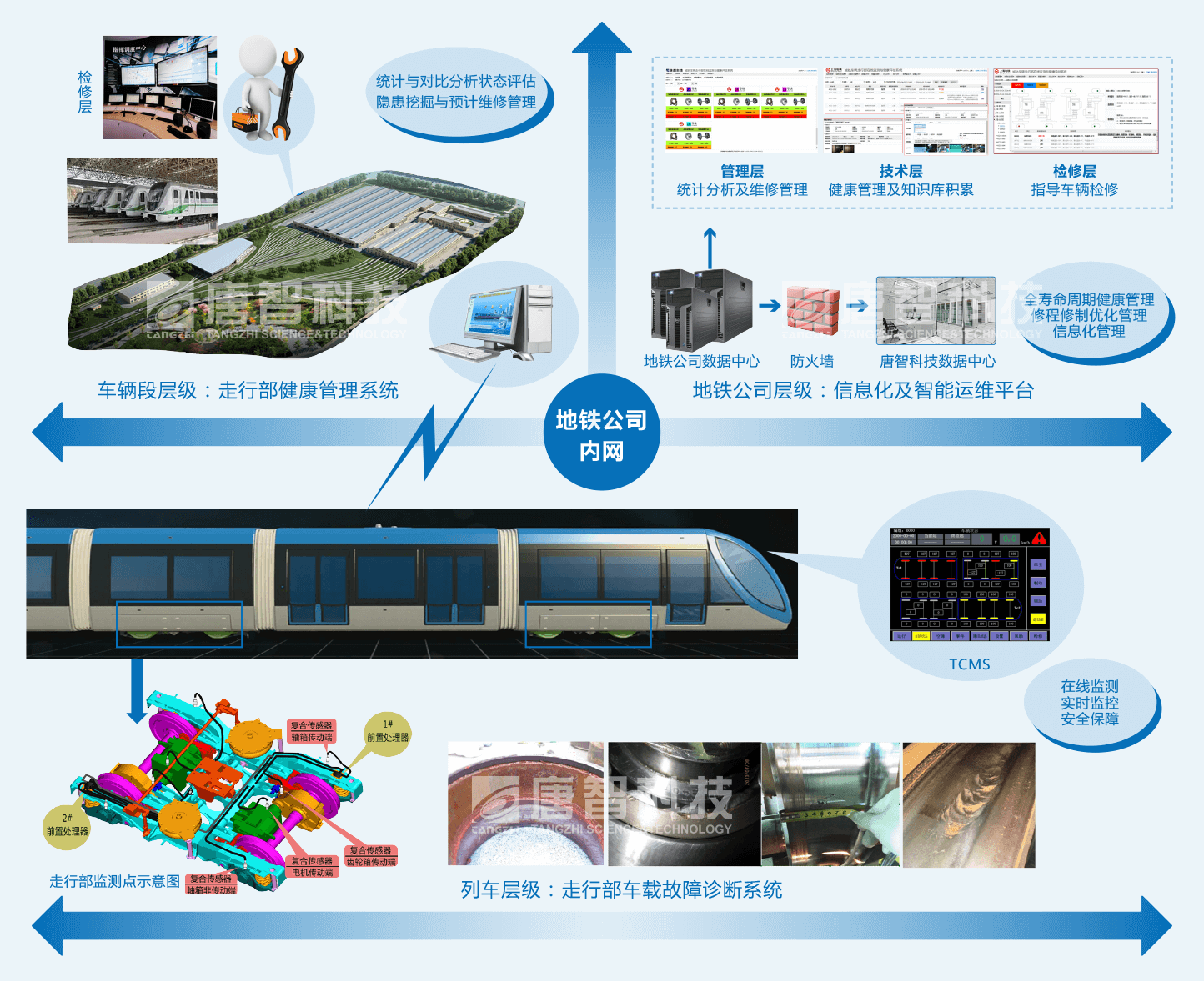

    城轨车辆走行部与轮轨安全保障及健康管理系统组成图





    2、系统功能



    车辆走行部关键部件(轴箱轴承、齿轮箱轴承、电机轴承、传动齿轮、车轮踏面等)故障的准确识别、早期预警、分级报警,保障运营安全;

    轮轨振动、冲击信息与轨道波磨的分析与诊断,掌握线路状态;

    智能化数据统计分析、趋势分析、对比分析、实现走行部与轮轨的健康状态评估、故障隐患挖掘和主动运维决策,提供运用、维修指导建议;

    状态数据、基础监测数据、分析服务数据分层呈现,满足检修、技术、管理的应用要求;

    开放式接口,可通过MVB、工业以太网、WIFI、LTE/4G等网络实现与用户端各类信息化和智能运维平台的数据融合;

    大数据管理平台,专家知识库,实现车辆走行部与轮轨的全寿命周期健康管理。





    3、列车层级:走行部车在故障诊断系统



    车载系统由车载诊断仪、前置处理器、复合传感器、转速脉冲信号、无线数据传输终端等组成。

    通过以太网或MVB网络与车辆TCMS通讯,通过列车以太网交换机或无线数据传输终端将数据传送至车辆段层级走行部健康管理系统或地铁公司数据中心。

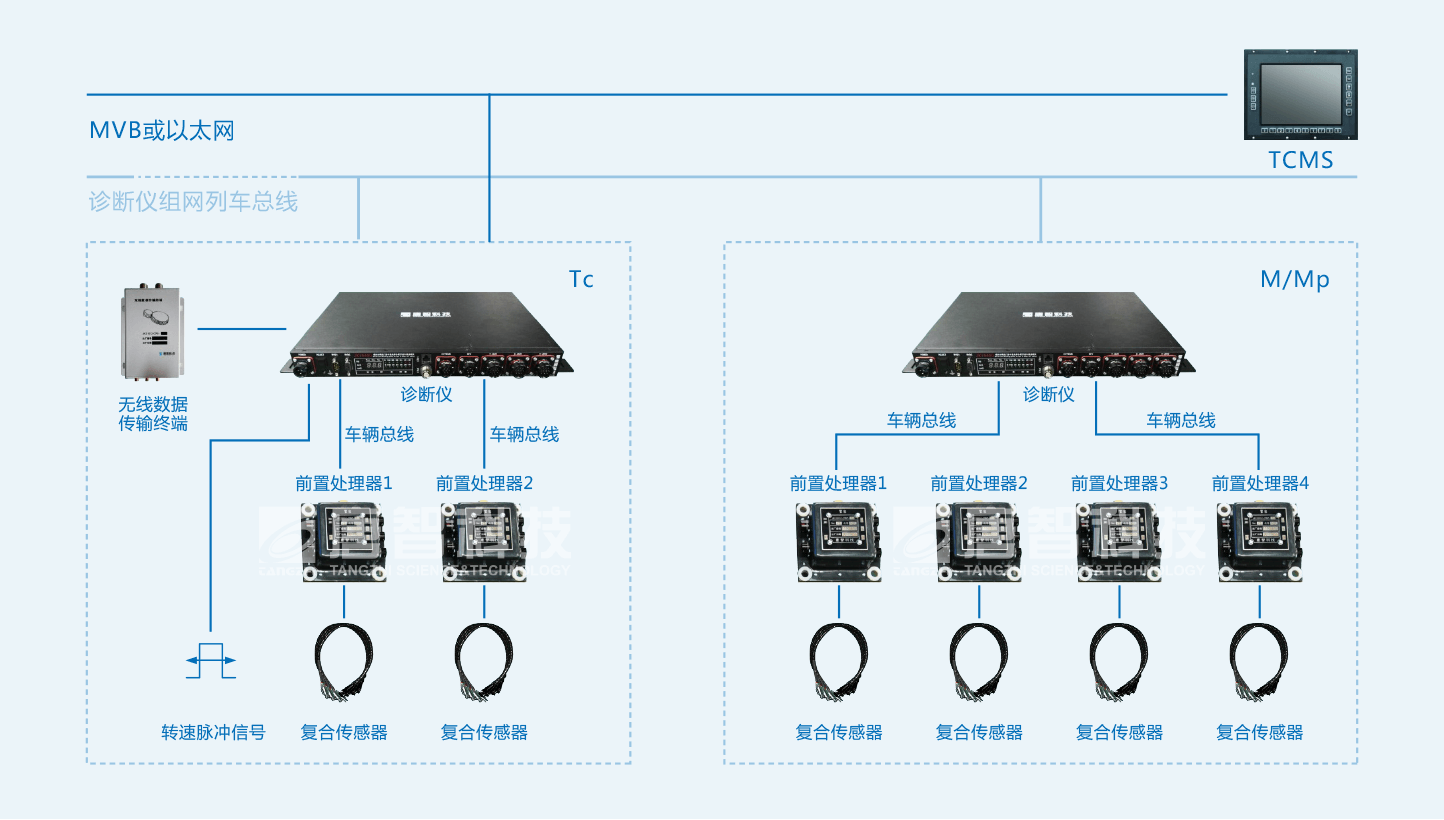

    车载系统组成图





    4、车辆段层级:走行部健康管理系统



    走行部健康管理系统可分级部署在各车辆段、各管理中心,基于B/S(浏览器和服务器)架构,融合车辆状态分析、健康评估和运维决策,线路状态分析、健康评估和运维决策,报警及维修信息、故障案例报表信息、样本及趋势分析等功能模块,确保用户可以持续掌握车辆走行部状态、轮轨关系状态,辅助配合唐智科技强大的远程数据分析团队与云诊断计算中心,为城轨车辆走行部与轮轨提供全方位的安全监测、状态评估、故障隐患挖掘、维修指导、健康管理的服务与支持。

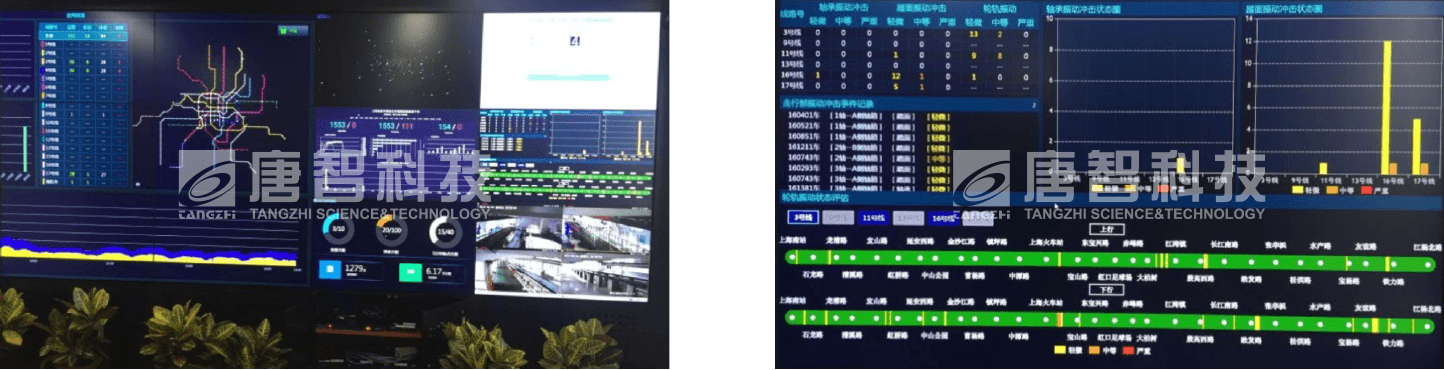

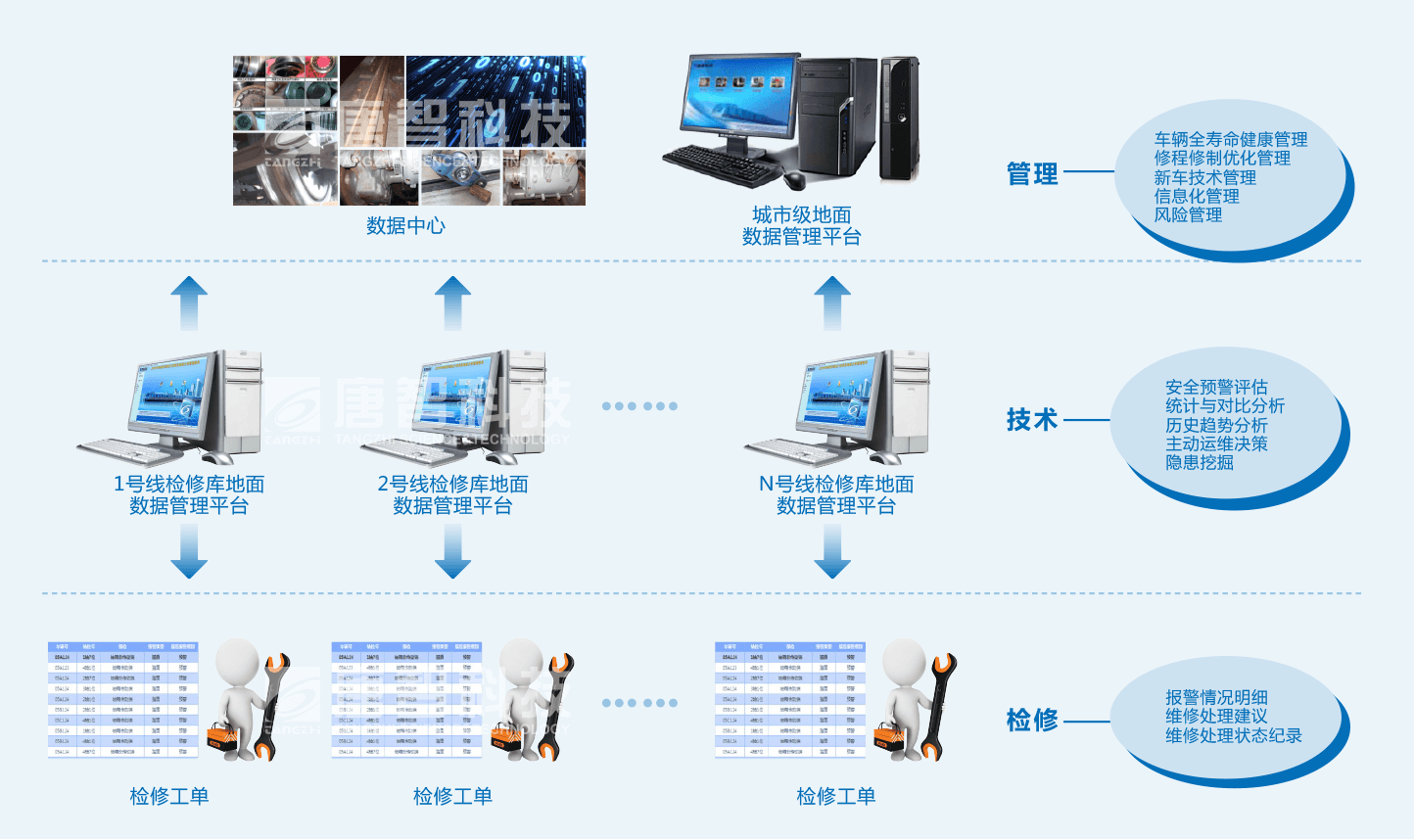

    走行部健康管理系统部署呈现





    5、地铁公司层级:信息化及智能运维平台



    信息化及智能运维平台通过与地铁公司数据中心、走行部健康管理系统、车辆智能检修系统的信息融合,实现对车辆在线状态的监测、运营及维修管理。







    二、城市轨道交通领域应用



    1、全自动驾驶项目



    全国首条自主化全自动运行系统,所有列车装备了唐智科技走行部车载故障诊断系统;

    唐智科技参与了“全自动运行系统自主创新国家示范工程”;

    唐智科技负责智能运维平台中走行部健康管理子系统的建设。

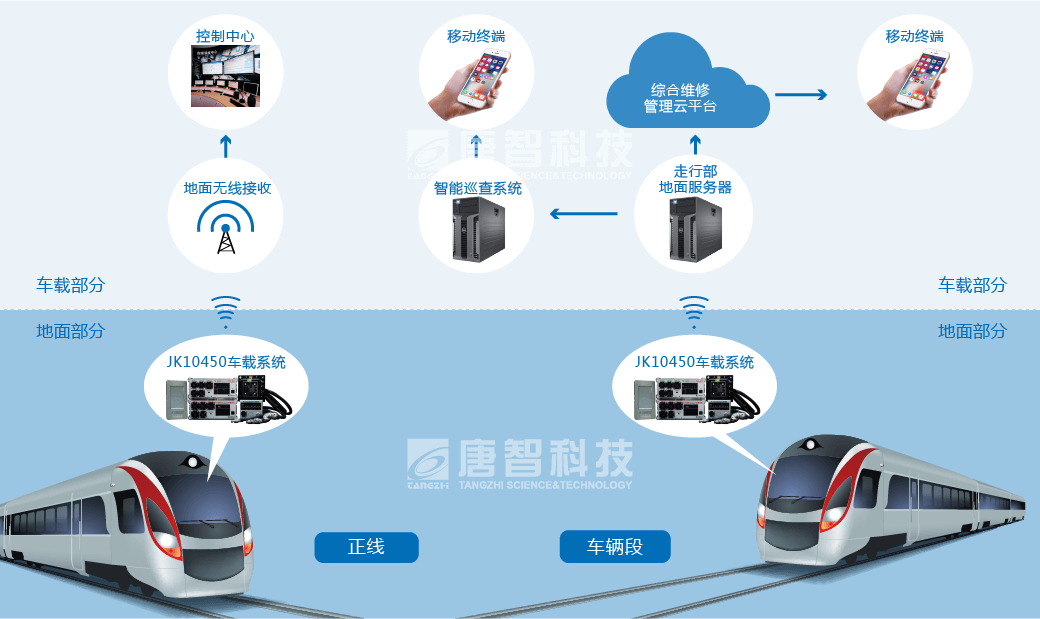

    系统结构图



    与智能运维平台的融合





    2、智能运维平台



    上海地铁建立了基于在线监测和大数据分析的车辆检修2.0平台,申请了国家示范工程;

    唐智科技负责提供走行部与轮轨安全保障及健康管理系统解决方案;

    通过列车运行大数据分析,实现智能运维,让列车与人“对话”。

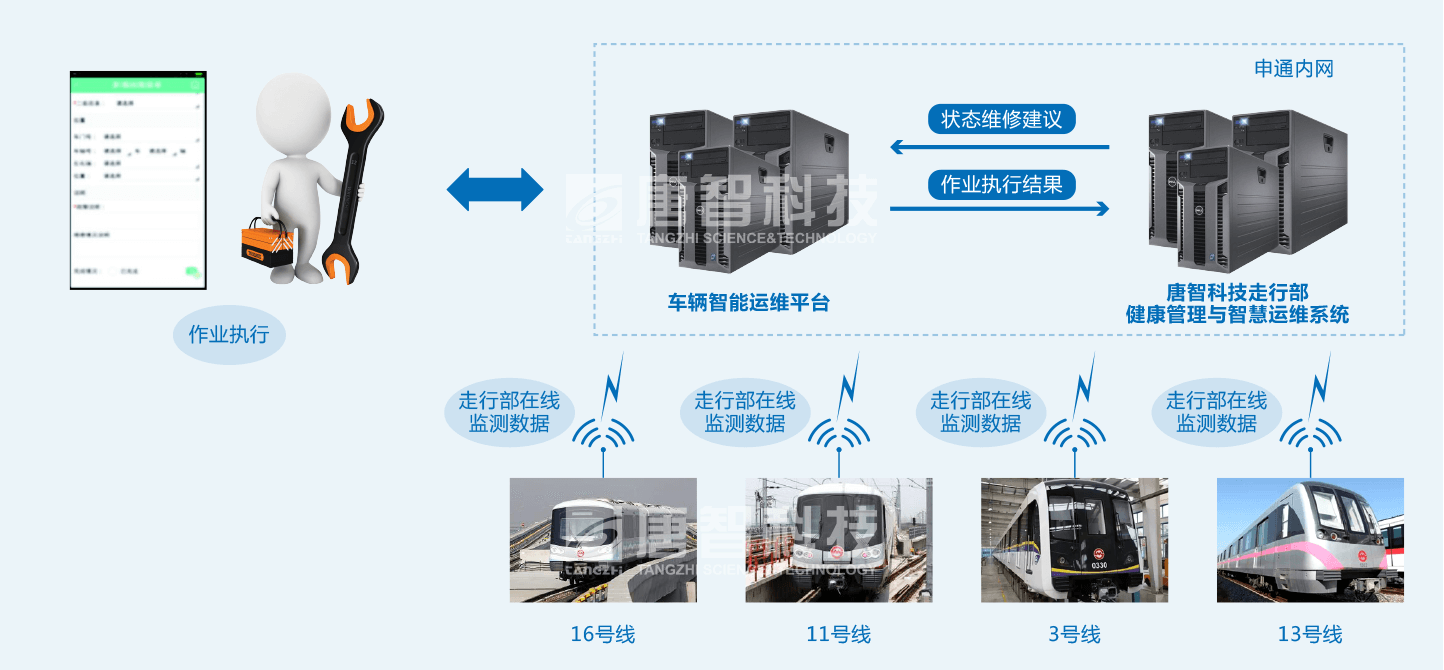

    与智能运维平台的融合





    唐智科技向上海地铁车辆检修2.0平台提供车辆走行部、轮轨的安全监测与健康管理服务。
