    高铁动车组解决方案



    一、 车载实时监测系统



    JK470系列高铁动车组走行部车载故障诊断系统,采用冲击、振动和温度多物理量综合诊断和监测技术,实现对高铁动车组走行部与安全导向有关的关键部件(轴箱轴承、轮对踏面、齿轮箱轴承和齿轮、牵引电机轴承及万向轴等)在线安全状态监测与故障诊断。该系统适用于CRH1\CRH2\CRH3\CRH5\CRH6\CRH380\标准化动车组等各系列的高铁动车组。

    JK470系列高铁动车组走行部车载故障诊断系统,由车载诊断仪、数据前置处理器、冲击振动和温度复合传感器、转向架振动监测传感器(可选配)、车体晃动监测传感器(可选配)以及显示终端(可选配)等组成,并可通过以太网、MVB网络输出预报警信息和自身状态信息给TCMS。

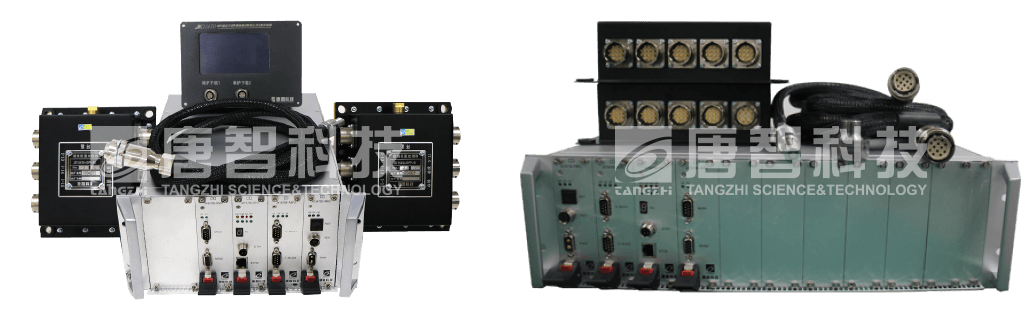

    JK470系列高铁动车组走行部车载故障诊断系统,为适应不同的安装空间,有不同的产品外型结构。







    JK470系列高铁动车组走行部车载故障诊断系统

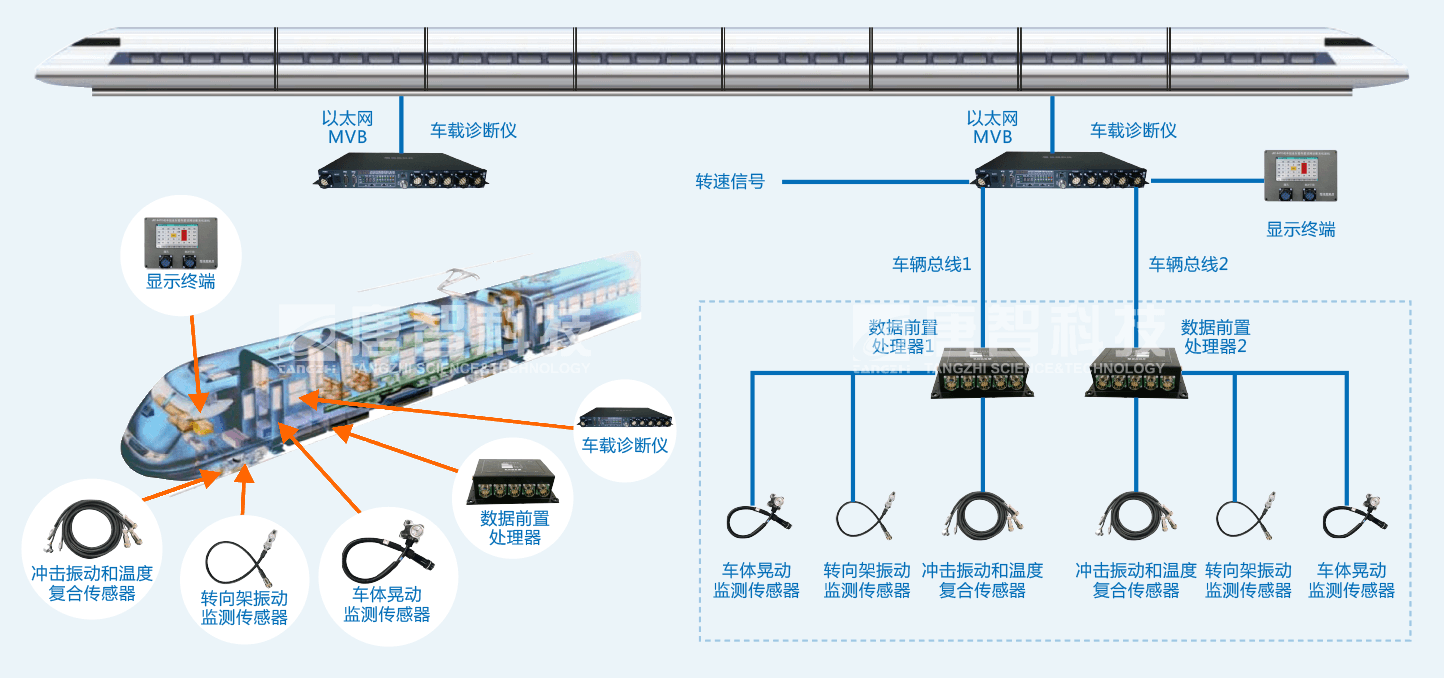

    系统组成示意图







    二、 地面专家系统



    地面软件是JK470系列高铁动车组走行部车载故障诊断系统主要的信息展示平台,通过对车载设备产生的数据进行解析,并将相关的信息直观的在人机界面上进行展示。地面软件主要实现的功能如下:

    • 车辆状态的监控:地面接收到车载发送的状态数据并进行实时显示,对故障信息突出提醒;
    • 数据分析:对行车过程中产生的冲击/振动样本、冲击/振动趋势、温度趋势、SV趋势等)进行分析,并提供图表显示功能以及其它辅助分析工具;
    • 数据统计:对报警、工况、台账等数据按照时间、车辆配属等因素从不同粒度进行统计,并根据需要输出报表;
    • 系统配置:配置系统的用户、权限、车辆配属以及其它系统运行参数。
